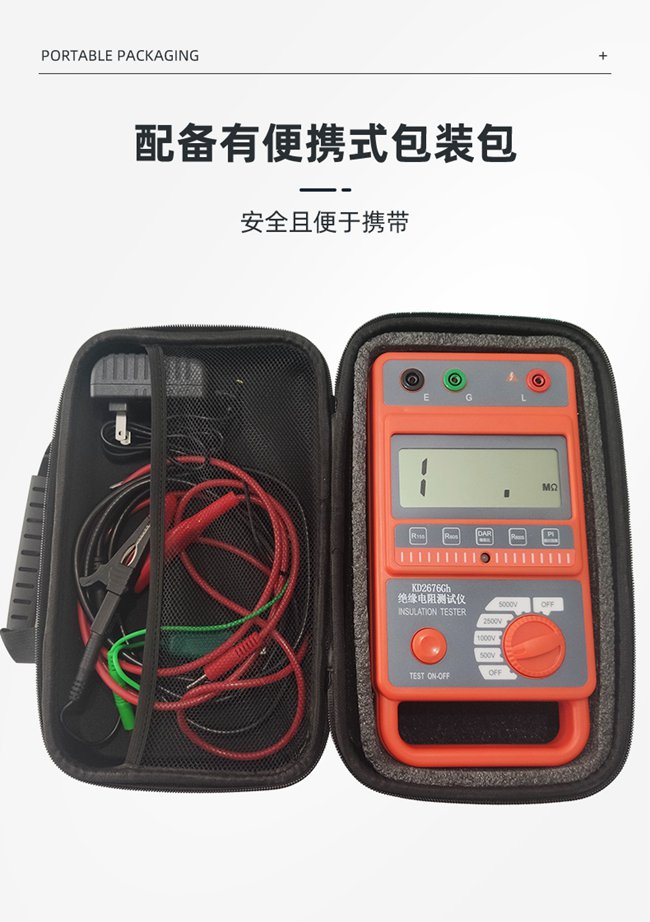

KD2676系列多功能绝缘电阻测试仪
1. 性能特点
● 每种机型有多种额定电压，可测高达1000G, 2000GΩ的绝缘电阻。
● 采用31/2LCD数字显示,分辨率高,读数方便。
● 可显示环境温度及电池容量。
● 可自动记忆R15S、R60S 、R10min、R60S/R15S、R10min/R1min值。
● 输出短路电流2.5kV/5kV大于5mA，可对容性负载快速充电。
● 抗干扰能力很强，读数稳定、可靠。
● 带载能力强，电压跌落小。
● 完备的保护功能，保障操作安全。
● 内部可充电锂电池供电，交流电源充电。
● 电池电量检查和欠压关机保护功能。
技术指标
2.1 主要指标
型 号 | KD2676Gh | KD2676Eh | |
额定电压(V) | 500，1000，2500,5000 | 1000，2500,5000,10000 | |
测量电压(V) | 额定电压 ×（1±10%） | ||
测量范围上限值(GW) | 2000 | ||
******误差 | ±5%RDG；±10%RDG； | ||
******误差为5% RDG的范围(W) | (0.001~200)G /5000V ; (0.001~100)G2500V (0.001~40)G/1000V ; (0.001~20)G /500V | ||
******误差为 10%RDG的范围(W) | (200~2000) G /5000V (100~1000) G /2500V (40~400) G /1000V (20~200) G /500V | ||
输出短路电流 | ≈3mA / 1000V、500V ≈5mA / 5000V、2500V | ||
吸收比、极化指数的测量范围 | 测量范围: 0.01 ~ 99.99 ; ******误差: ±(5%RDG＋1d) | ||
残压自泄时间 | £30s (0.1uF) | ||
输出电压显示误差 | 2%RDG + 1d | ||
2.2 其它指标
l 抗干扰能力：2mA AC 50Hz
l 绝缘电阻：50MW (1000V) (测量线路与外壳间)
l 耐压： AC 3kV 50Hz 1min (测量线路与外壳间)
l 工作温度与湿度： －10℃ ～ +50℃ 85%RH
l 贮存温度与湿度： －15℃ ～ +55℃ 90%RH
l 电源： 锂电池 (12V ,2.2Ah)
l 充电： AC 220V±10%
l 工作时间： 可连续工作约8小时。
l 外形尺寸： 265mm(L)´135mm(W)´68mm(D)
l 重量： ≈ 1kg
